Features
安装前 |
• 最初控制板Y-△启动 |
• 产生3~6倍的启动电流 |
• 无关负荷变动,FULL SPEED启动产生很多能源消费 |
• PEAK电力时间段的PEAK控制无法实现 |
• 使用功率控制电容器,负荷量不规则 |
• 增设时合同电量增设 不合理 |
• 无法控制风量和油量 |
安装后 |
• 可以启动SOFT START |
• 在额定电流100%以内启动 |
• 通过启动电流,达到减少PEAK电量的效果以及延长马达寿命 |
• 通过逆变器控制负荷量节省能源 |
• 提高PEAK电力控制 / 扩大PEAK值减少效果 |
• 功率控制负荷量自动控制更容易 |
• 合同电量减少30%的效果 |
• 可以精准控制风量、油量 |
年节省20%~50%的电力费用 从一年后开始可以节省30~50% |
因视在功率减少而节省合同电量和基本费用 |
不使用功率改善用电容器 |
有效过滤,减少噪音发生 |
驱动负荷侧比例输出控制更容易 |
提高产品竞争力 |
延长设备寿命 |
提高安全性 |
年节省20%~50%的电力费用 从一年后开始可以节省30~50% | 因视在功率减少而节省合同电量和基本费用 | 不使用功率改善用电容器 | 有效过滤,减少噪音发生 |
驱动负荷侧比例输出控制更容易 | 提高产品竞争力 | 延长设备寿命 | 提高安全性 |
※ 可以看出平均省电率为20~50%,6-Cycle中产品冷却部分省电率最优秀。
区分 | VVCF | 高效率逆变器 <VVVF> | HI-SAVER |
适用容量 | 220Kw (220V 380V 440V ) | 220Kw (220V 380V 440V) | 220Kw (220V 380V 440V 3300V 6600V) |
控制对象 | 可变电压频率 定频控制 | 控制可变电压可变频率 大幅控制(v/f)的同一比率 | 通过控制电压的大小 和方向 控制磁场分电流和 转矩分电流 |

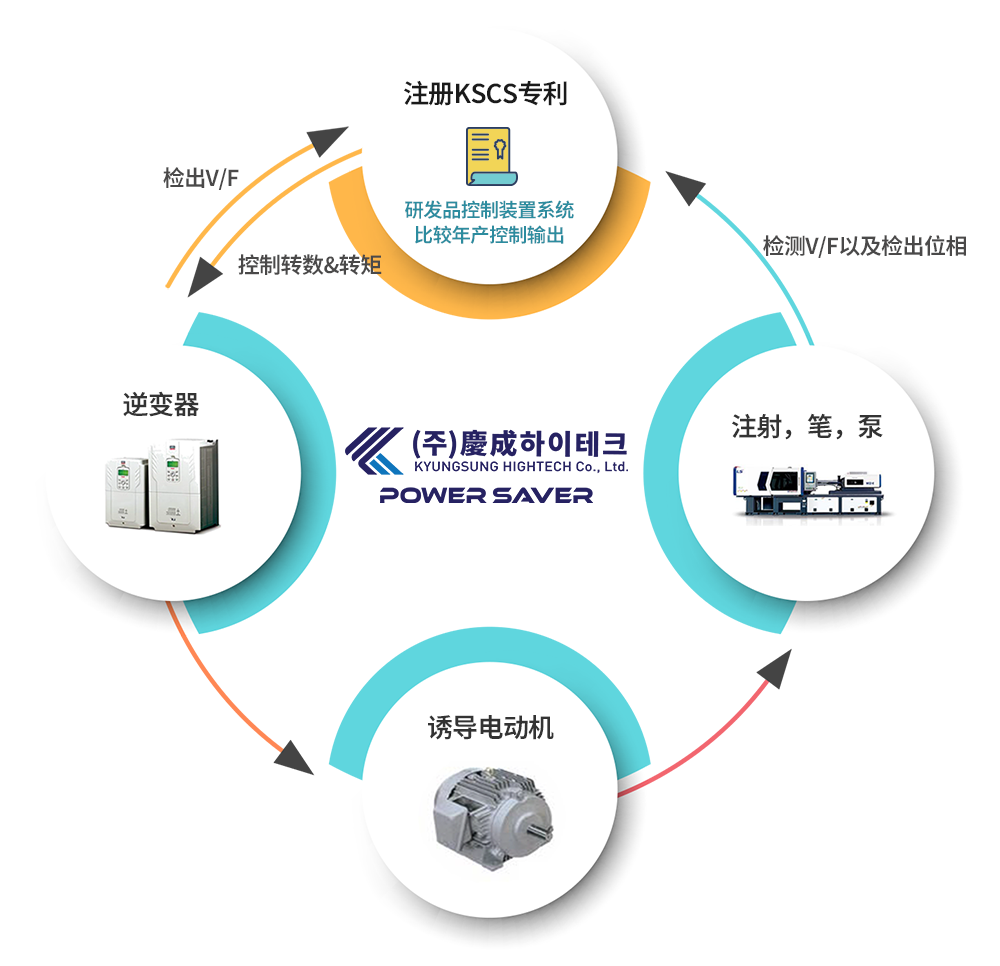

控制方式 | 控制电压、电流位相 (滑转控制) | 逆变器控制 | 矢量控制 + 研发品KSCS(专利) |
控制频率 | 有限制 (精密控制负载) | 6~60Hz + 50Hz (精密控制负载) | |
增减速特点 | Soft Start Soft Stop (启动,停止) | 有Dead Timer 过载电流控制能力小 快速加速/快速减速运转受限 | 容易控制过载电流快速加速/快速减速运转不受限 可以连续4相运转 |
节省时油压、风压 | 和电压平方成比例 | 和转数平方成比例 | 和转数平方成比例以及 油压、气压精密控制 |
节省电力 | 和转数成比例 (铜损=铁损维持固定) | 和转数立方成比例 | 和转数立方成比例 |
适用负载 | 无负载, 启动次数多的 负载 | 2倍转矩负载 | 2倍转矩负载的 精密控制 |
适用时注意事项 | 因为转矩低下 检查启动转矩 (转矩和电压的2倍成比例) | 油压、气压低下,精密控制 不足低速时,发生 stall现象 | 油压、气压低下,精密控制 提高产品品质 (改善VVVF缺点) |
控制范围 | 1:10 | 1:100 以上 | |
速度和损失关系 | 因为滑转控制速度低下时 损失增加 | 频率电压、同时控制(v/f) 损失固定不变 | 频率电压、同时控制(v/f) 损失固定不变 |
高频率 | 发生 需要防止对策 | 发生 需要防止对策 | 最少发生 |
控制转矩 | 不可能 | 可能 | 可能 |
检测速度 | 否 | 否 | 检测速度和位置 |
